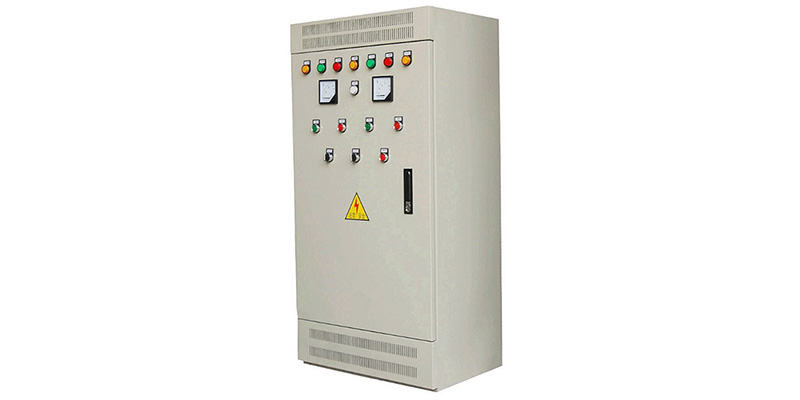

XL-21動力配電柜

概述

XL-21低壓動力配電柜符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》，國標GB7251-1997《低壓開關設備和控制設備裝置》。適用于發電廠、變電站、大型建筑、樓宇等電力用戶。 ?適用于交流50Hz、額定電壓500V及以下，作為動力控制及配電使用。XL-21低壓動力配電柜系戶內裝置，靠墻安裝，屏前檢修。箱體具有良好的防塵特性，適合于化工廠和有灰塵場所使用。

特點

XL-21低壓動力配電柜系封閉防塵式，外殼用鋼板彎制而成，塑殼斷路器操手柄安裝在箱前右柱上部，可以作為切換電源之用，配電箱前面裝有一只電壓表，指示匯流排母線的電壓，配電箱前面有門，門打開后，配電箱內部設備敞露，便于檢修維護。 ?

XL-21低壓動力配電柜均采用新型電器組件，具有結構緊湊，檢修方便，線路方案可以靈活組保等特點，配電箱除裝有空氣斷路器和熔斷器作為短路保護功能，還具有過壓、欠壓、缺相告警功能，箱前門可裝指示電表，操作按鈕和指示燈。

工作條件

（1） 海拔高度不超過2000米；

（2）周圍空氣溫度不高于+40℃，并且24h內平均溫度不高于+35℃，周圍空氣溫度 ?不低于-5℃； ?

（3）大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%，在溫度較低時允許有較高的相對濕度，例如：+20℃時為90%； ?

（4）沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所；

（5） 安裝時，與垂直面傾斜不超過5°； ?

（6）本產品適合以下溫度運輸、儲存：-25℃--+55℃。在短時間內（不超過24小時）不超過+65℃；

（7）如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠提出，協商解決。

??????

參數

序號	名稱	單位	數據
1	額定電壓	V	380/220V
2	最大額定工作電流	A	600
3	額定絕緣電壓	V	660
4	頻率	Hz	50
5	防護等級	?	IP30
6	短時耐受電流	A	18
