智能一體化電動執行機構

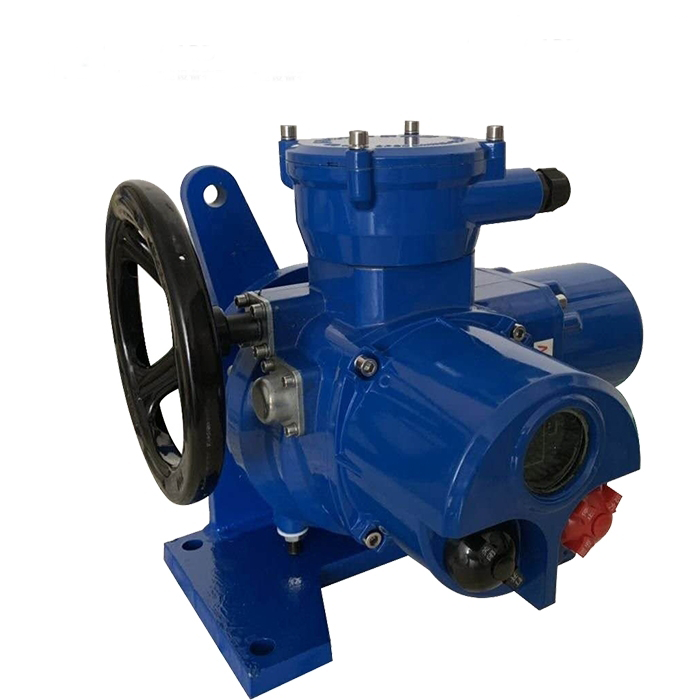

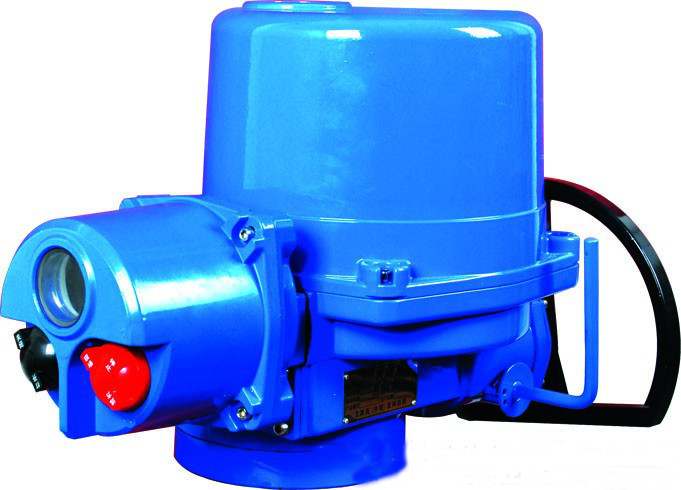

QT型電動執行機構產品概述

QT系列電動執行機構用于控制0°~270°旋轉的閥門及其他同類產品，如蝶閥、球閥、 風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、 電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/交流電源為驅動電源，以開關量信號或模擬量信號（4-20mA、1-10V DC、1-5V DC)為控制信號，可使閥門運動到所需位置，實現其自動化控制,產品質量具有保障。

性能特點

殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67。電機QT系列電動執行機構電機為全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機。手動機構手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的情況下，電動執行器將保持長久手動狀態)。指示器指示器安裝在圓心軸上，可以觀察閥門位置。鏡面采用鋼化玻璃具有安全性、高強度、良好的熱穩定性等特點。干燥器加熱除濕器用來防止由于環境溫度變化導致執行器內部水分凝結，保持內部電氣原件的干燥。限位開關機械，電子雙重限位。機械限位螺絲可根據閩門實際開關角度進行調整，安全可靠；電子限位開關有凸輪機構控制，調整凸輪能精確并方便的設定電控閥門的開關位置。扭矩開關扭矩開關可提供過載保護，在閥門卡住時自動斷開電機電源，并輸出過扭矩報警指示，能有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意調整）自鎖精密的雙蝸輪蝸桿機構可傳輸大扭矩，效率高、噪音低、壽命長、穩定可靠，有自鎖功能，防止慣性傳動和逆向傳動。螺紋緊固件所有部件固定螺絲均采用不銹鋼材質。安裝底部安裝驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。線路控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。智能模塊智能模塊采用集成度高，功耗低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制模塊有效隔離，很大程度地提高了控制模塊的穩定性。閥位數字顯示執行器在打開或關閉過程中，閥位的變化在控制模塊顯示屏上以數字方式實時顯示。相序自動調整智能調節型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。

QT系列電動執行器技術參數

QT系列電動執行器標準規格
